发电机大轴检测ZDL-LB01轴电流监测装置

发电机大轴检测ZDL-LB01轴电流监测装置

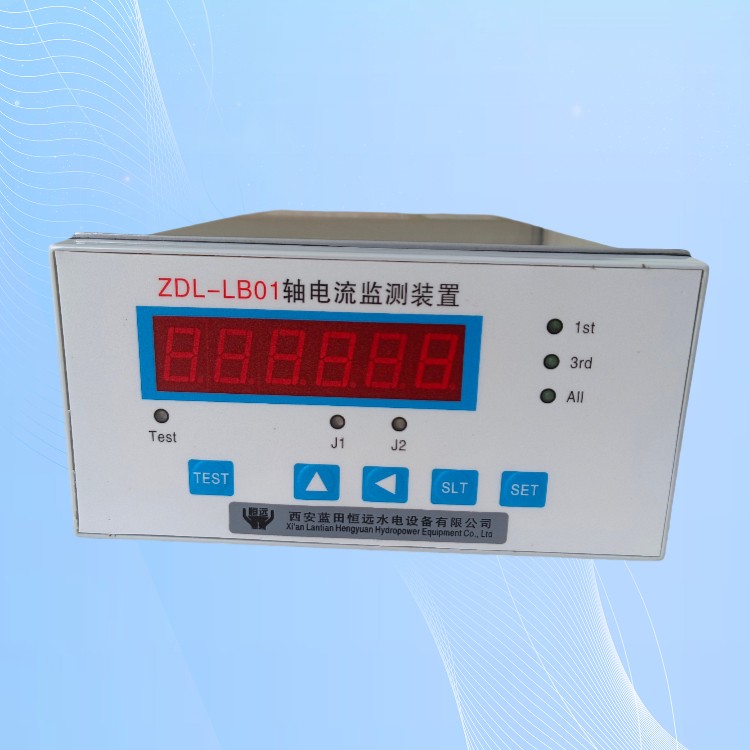

ZDL-LB01轴电流监测装置是以MCU为核心部件搭建的一种智能电气监测装置。该监测装置与轴电流互感器配合使用，实现对水轮发电机组中发电机的轴电流监测功能。

发电机制造的不对称性而产生的磁场，将在发电机两轴端之间产生感应电势。当轴承绝缘遭到破坏时，该感应电势会在轴、轴承、机架形成的闭合回路中产生感应电流，即轴电流。轴电流对轴承产生进一步的破坏作用，持续时间越长、电流幅度越大破坏作用也越大。轴电流监测装置可以对轴电流实施监测，当轴电流超过预警值时，发出报警信号以提示用户进行轴承绝缘的维护。

工作原理

监测装置为一微处理机系统，以MCU为核心，配置以ADC、ADC、485通讯功能部件。微处理机将经模拟电路处理后的电流输入信号经ADC转换成相应的采集数据作为测量值；测量值与报警设定值相比较，如果测量值越限，则发出无源接点形式的报警信号；同时经DAC输出与测量值成比例的4~20mA模拟量信号，以及经RS485通讯接口输出数字形式的测量值及状态信号。

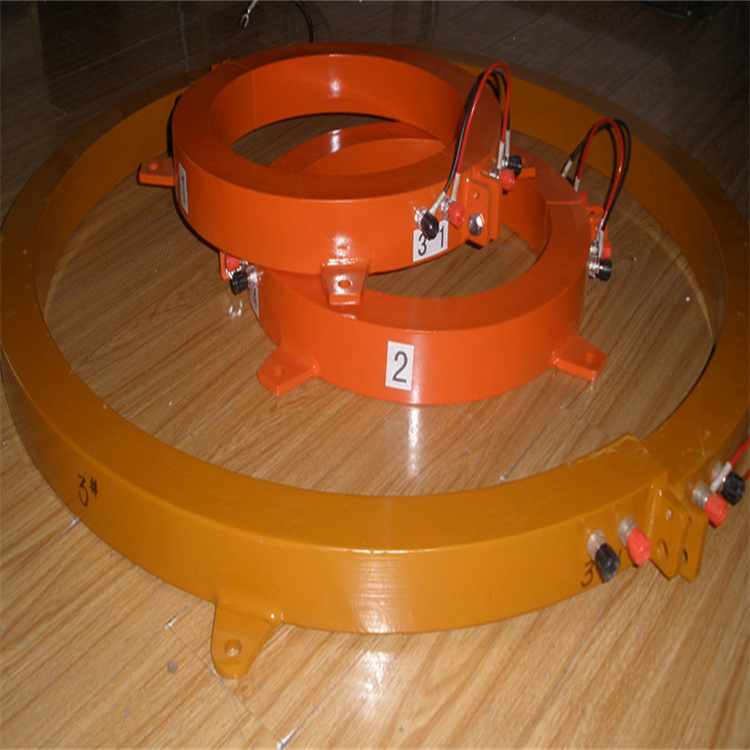

轴电流互感器工作绕组中的电流与大轴中的感应电流成正比。将工作绕组中的电流经I/V变换以及抗干扰处理后，再分别经过三个通道（全信号通道、基波通道、三次谐波通道）进行信号筛选，筛选后的信号再分别送入DAC中的三个互相独立的通道进行数据采集。

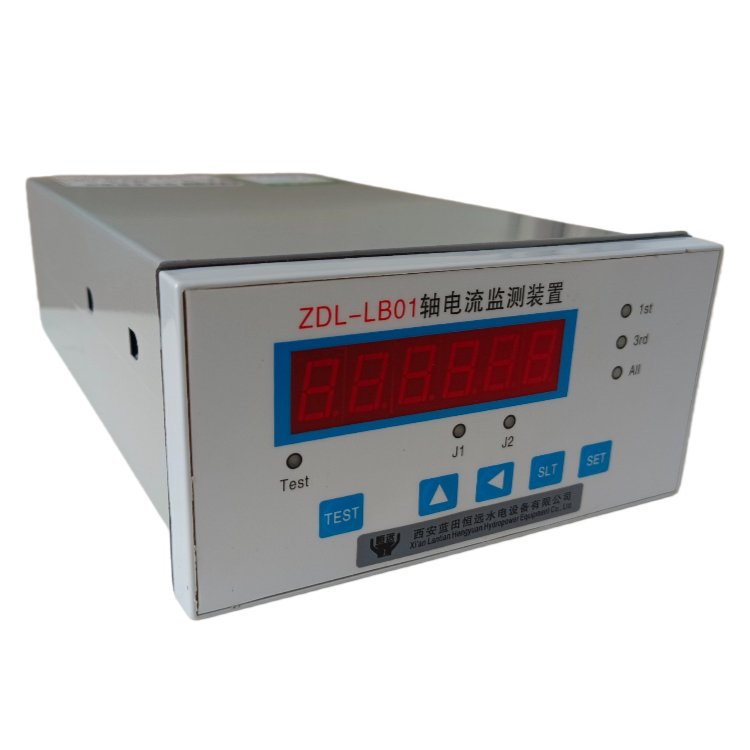

仪表包括一个四位的数码显示器和六个操作按键，数码显示器用以显示实时测量值以及设置参数值，操作按键用以设置参数、切换显示测量值以及触发试验功能。

真有效值测量

测量的是电流的真有效值（True RMS），因而测量更准确。

当轴电流的组份不是单一频率的正弦波时，其波峰系数因组份比例不同而产生差异。此时，非真有效值测量方法会带来测量误差，波峰系数越大误差也越大。

分组份测量

同时测量三个电流的量值，即全信号电流值、基波、三次谐波电流值。

当轴电流互感器置于具有较大的来自发电机的基波漏磁安装环境时，为避免基波干扰，可以选择三次谐波电流值为报警的参与比较电流。

参比电流可选择

可以在参数设置中，选择参与报警及电流输出比较的电流量。三种选择分别为：全信号电流值、基波电流值、三次谐波电流值。

技术参数

环境参数

工作温度：5~45℃   储藏温度：-40~60℃    相对湿度：≤90%

外壳等级：IP40

供电电源

电压AC/DC220V，其他电源可定制。

功率：≤25W。

可选量程：5A/10A/20A/40A/80A。

测量精度：优于1.0级（0.1~满量程 范围内）。

测量信号：组分以基波与三次谐波为主。

报警接点

数量：2对SPDT       容量：2A/AV250V 或 2A/DC30V

模拟量输出

数量：1路            范围：4~20mA 对应0~满量程

环路电压24V时，取样负载电阻≤500Ω。

数字量输出   RS485接口1个
